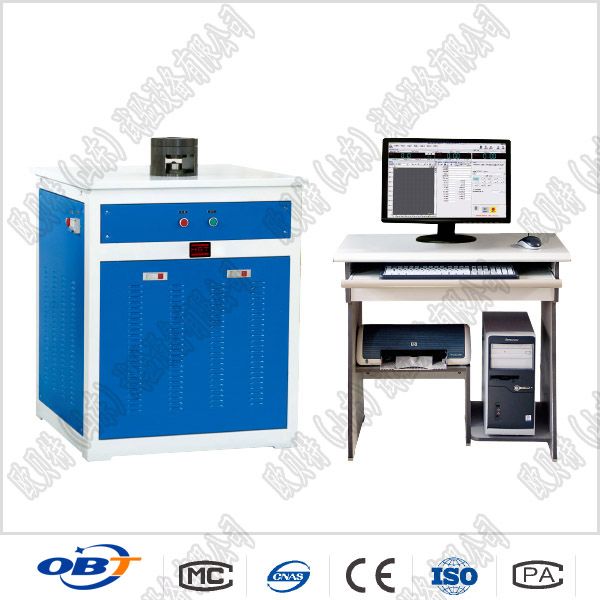

GBS-60B數顯（微機控制）杯突試驗機

GBS-60B數顯金屬薄板杯突試驗機是對金屬薄板和帶材進行工藝性試驗的設備?？蓪?shí)現國家標準GB4156-2007《金屬材料薄板和薄帶埃里克森杯突試驗》檢驗金屬薄板和帶材在試驗過程中的塑性變形性能，檢驗有色金屬薄板的各向異性。

GBS-60B數顯（微機控制）杯突試驗機

所謂杯突試驗，即用一定規格的鋼球或球狀沖頭，向周邊具有10夾緊力的試樣施加壓力，直到試樣產生穿透裂縫為止，此時沖頭壓入深度，即為被試板材的杯突值，此杯突值用來判斷材料的塑性變形性能。

GBS-60B數顯（微機控制）杯突試驗機   主要技術指標：

（1） 板材厚度

標準杯突試驗 0.2-2mm

非標準杯突試驗鋼板 0.2-3mm

0.1-2mm

（2）板材寬度 100 mm

（3）沖頭行程 60 mm

（4）夾緊活塞行程 19-21 mm

（5）沖壓負荷 60

（6）夾緊負荷 25

（7）杯突試驗?zāi)＞咭?guī)格

標準沖頭球徑 Φ20±0.05mm

標準墊?？讖?Φ33±0.1mm

標準固定模孔徑 Φ27±0.05mm

非標準模具規格: （需特殊訂貨）

杯突沖頭球徑： Φ15±0.05mm

Φ8±0.02mm

Φ3±0.02mm

墊?？讖?Φ18±0.1mm

Φ10±0.1mm

Φ3.5±0.1mm

固定模孔徑 Φ21±0.02mm

Φ11±0.02mm

Φ5±0.02mm

（8）數顯分辨率 0.01mm

（9）液壓油 壓縮機油

（10）試驗機外形尺寸： 1300mm×800mm×13000
